产品介绍
高精度LED 测试仪是深圳市岙拓科技有限公司开发的新一代LED自动测试仪， 主要用于自动测试电子产品上的LED的颜色及亮度， 如 RJ45接口上的LED，笔记本电脑上的状态指示灯，汽车上的状态指示灯等等。LED测试仪具有测试准确度高、重复性强、输出接口丰富、输出格式多、软件功能强等优点。并提供了快速与测试系统结合的解决方案， 是在测试系统上完成 LED 颜色及亮度的自动测试的优异的解决方案。
根据所支持的光纤通道的数量，高精度LED测试分析仪分为三个型号：
|
序号 |
型号 |
输出类型 |
描述 |
|
1 |
AH04 |
USB/RS232/I2C |
支持 4 个测试通道 |
|
2 |
AH08 |
USB/RS232/I2C |
支持 8 个测试通道 |
|
3 |
AH16 |
USB/RS232/I2C |
支持 16 个测试通道 |
本文档主要说明AH04/ AH08/ AH16 三种类型的 LED 测试仪，高精度LED测试仪提供了 USB, RS232及I2C接口的输出。通过USB接口，能方便的与PC端测试程序进行通讯。同时通过RS232及I2C接口，高精度LED测试仪能便捷的与客户自主开发的测试控制平台进行结合。并提供了丰富的调试软件及整合工具，让客户在系统调试中事半功倍，快速准确的完成 LED自动测试的调试及整合。高精度LED测试仪提供了 RGB, HSI, xy, Color,WaveLength 等多种输出数值，让测试更可靠，更稳定。
1 产品特性
支持 USB, RS232，I2C三种接口；
◇ 采用高隔光的机构设计，测试准确度高；
◇ 设备自带嵌入式操作系统, 同时设备具备了自动判定的功能；
◇ 支持 Teradyne，Agilent，TRI 等多个 ICT 测试平台；

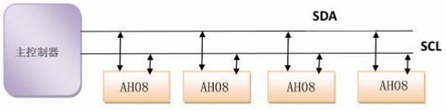

◇ 通过 I2C可以对设备进行级联，最多支持 256 个设备进行级联，最多同时支持 4096 个 LED 测试；
◇ 测试速度快，标准亮度 LED 测试速度在 100 毫秒左右；
◇ 提供免费的驱动程序，调试程序及命令行工具，让调试及系统集成更简单；
◇ 支持 RGB, Hue, Saturation, Intensity, xy 以及 Color 输出；
◇ 提供了测试程序，真正做到了 turnkey 的模式；
2 应用范围
高精度LED测试仪主要用在以下方面：
◇ 所有 PCA 上的 LED 的颜色及亮度的测试；
◇ RJ45 网络状态指示 LED 的颜色及亮度测试；
◇ 手机、笔记本、电视等屏幕的颜色及亮度的测试；
◇ 汽车产品相关 LED 的颜色及亮度测试；
◇ 工业品、医疗产品指示 LED 的颜色及亮度测试；
◇ 系统产品的 LED 颜色及亮度测试；
◇ 各种 ICT 平台的 LED 颜色及亮度；

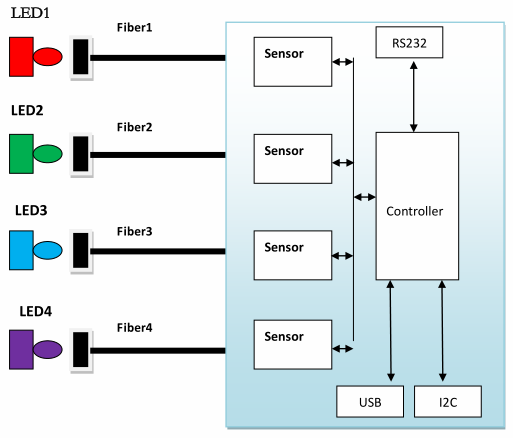

3 高精度LED测试仪基本架构
4 高精度LED测试仪外观示意图

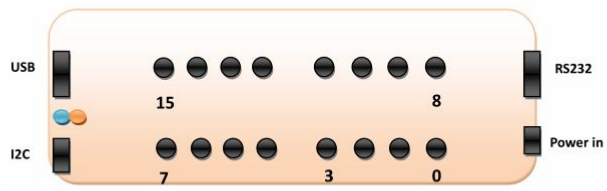

AH04: 0—3 通道有效 AH08: 0—7 通道有效 AH16: 0—15 通道有效
5 D LED 指示

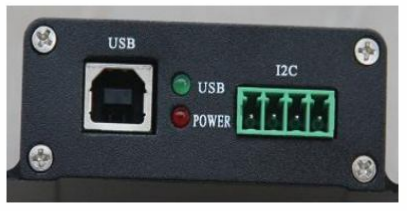

高精度 LED 测试仪上有两个 LED，分别是 USB 状态指示 LED、Power 状态指示 LED。
当上电后，Power 状态 LED 亮表示电源上电；USB 状态指示 LED 亮表示 USB 连接正常。如下图所示：
6 产品规格
|
类 型 |
项 目 |
参 数 |
|
电 气 规 格 |
输入电压 |
USB 接口供电 外部电源供电 工作电压:直流 6~12V |
|
工作 电流 |
120mA |
|
|
通讯接口 |
USB、 RS232、 I2C |
|
|
数据输出格式 |
RGB, Hue, Saturation, Intensity, CIE1931xy, WaveLength, Color |
|
|
最大并联数量 |
256 |
|
|
最 大测试 LED |
4096(采用 16 通道型号) |
|
|
光 学 |
可 测试 光波长 |
450nm 到 650nm |
|
精 确 度 |
Chromaticity – Typical |
+ 0.01 @ x=0.33, y=0.33 |
|
可重复性 |
Chromaticity xy |
<1% |
|
Hue |
<1% |
|
|
Saturation |
<1% |
|
|
Intensity |
<3% |
|
|
机 构 规 格 |
外观尺寸 |
110mm X88mmX25mm(长X宽X高) |
|
光纤长度 |
标配0.8m(可根据客户需求定制) |
|
|
光纤直径 |
外径1.3mm, 内径：1.0mm |
|
|
工作温度 |
0˚C to +80˚ C |
7 物理接口说明

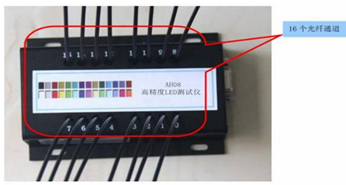

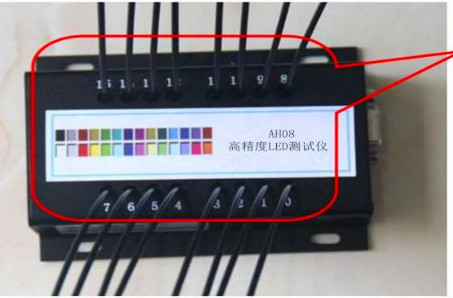

7.1 高精度LED测试仪正面为光纤通道，光纤通道的数量与产品型号相关。产品通过光纤通道与待测试的 LED 相连接。 详见下图：

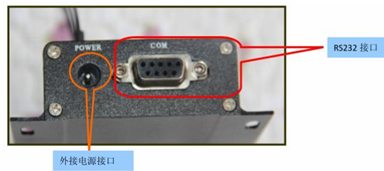

7.2 高精度LED测试仪的右侧面为为外接电源接口及 RS232 接口。详见下图。

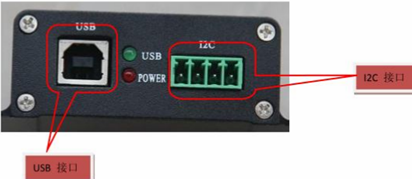

7.3 高精度LED测试仪左侧面为 USB及I2C接口，详细如下图所示：
高精度LED测试仪支持 USB, I2C及RS232接口。
USB 接口：
在使用 USB 端口时，需要安装 USB 驱动程序，安装好驱动程序后，USB将会虚拟成串口，其端口号可以根据需要进行更改。在使用 USB 端口进行通讯时，测试仪将不需要外接电源，测试仪将优先使用USB上的电源作为供电电源。USB 支持 Windows, Linux, Android, MAC OS 等多个操作系统。在连接上 PC 后，系统会提示安装驱动程序，安装好驱动程序后，可以在计算机管理上看到 USB Serial Port 的项目，这个就是高精度LED测试仪设备。
RS232 接口：
默认支持的参数为波特率19200，8位数据位，1位停止位，无奇偶校验位，在使用RS232作为通讯接口时，请使用 9PIN对等串口线进行连接（不需要交换RX与TX 信号），同时需要提供外接电源对LED测试仪进行供电。通过 RS232 接口进行连接，只需要使用 RXD 和 TXD 两个信号即可。由于该设备已经在内部做了信号连接，所以连接线只要采用直接连接的串口信号线即可，不需要做交叉。
|
PIN |
说明 |
主控端 RS232 接口 |
LED 测试仪 |
|
PIN2 |
RXD |
RXD |
TXD |
|
PIN3 |
TXD |
TXD |
RXD |
|
PIN5 |
GND |
GND |
GND |
注意串口的波特率是 19200
串口发送的指令需要以回车符6 (16进制数0D)做为结束标志，设备返回信息以
\n （16进制数0A）作为结束标志。针对PLC等无法发送 ASCII 字符的设备，可以直接发送16进制数，直接把命令的字符翻译成对应的16进制数即可，例如Get sn 命令：发送 67 65 74 20 73 6E 0D，设备返回 25 45 72 726F720A。
I2C 接口：
高精度LED测试仪可以作为一个I2C从设备连接到任何I2C主控制器上，利用这一接口，高精度LED测试仪能非常方便的与 MCU类等控制器结合。在使用 I2C
接口与高精度LED测试仪进行通讯前，需要使用 SetAddr 命令设置设备的 I2C地址。
I2C 接口定义：
|
PIN |
定义 |
|
PIN1 |
SDA |
|
PIN2 |
Ground |
|
PIN3 |
SCL |
|
PIN4 |
Ground |
8 产品包装列表
|
型号 |
包装列表 |
|
AH04 |
4 通道LED分析测试仪主模块 4 根光纤线 USB Type B 连接线 1 根 4 个光纤接头 |
|
AH08 |
8 通道LED分析测试仪主模块 8 根光纤线 USB Type B 连接线 1 根 8 个光纤接头 |
|
AH16 |
16 通道LED分析测试仪主模块 16 根光纤线 USB Type B 连接线 1 根 16 个光纤接头 |
9 主要支持的 软件 工具
|
序号 |
名称 |
描述 |
|
1 |
USB 驱动程序 |
Windows、Linux、MAC OS、Android |
|
2 |
AH08 XP |
用户调试程序，支持设备的配置、数据读取、发送命令、颜色还原等功能 |
|
3 |
AH08 Test Program |
用户测试程序，支持测试程序创建、上下限学习及设定以及运行测试程序等功能 |
|
4 |
AH08 Comm |
Windows 下命令行工具，支持命令的发送及执行 |
